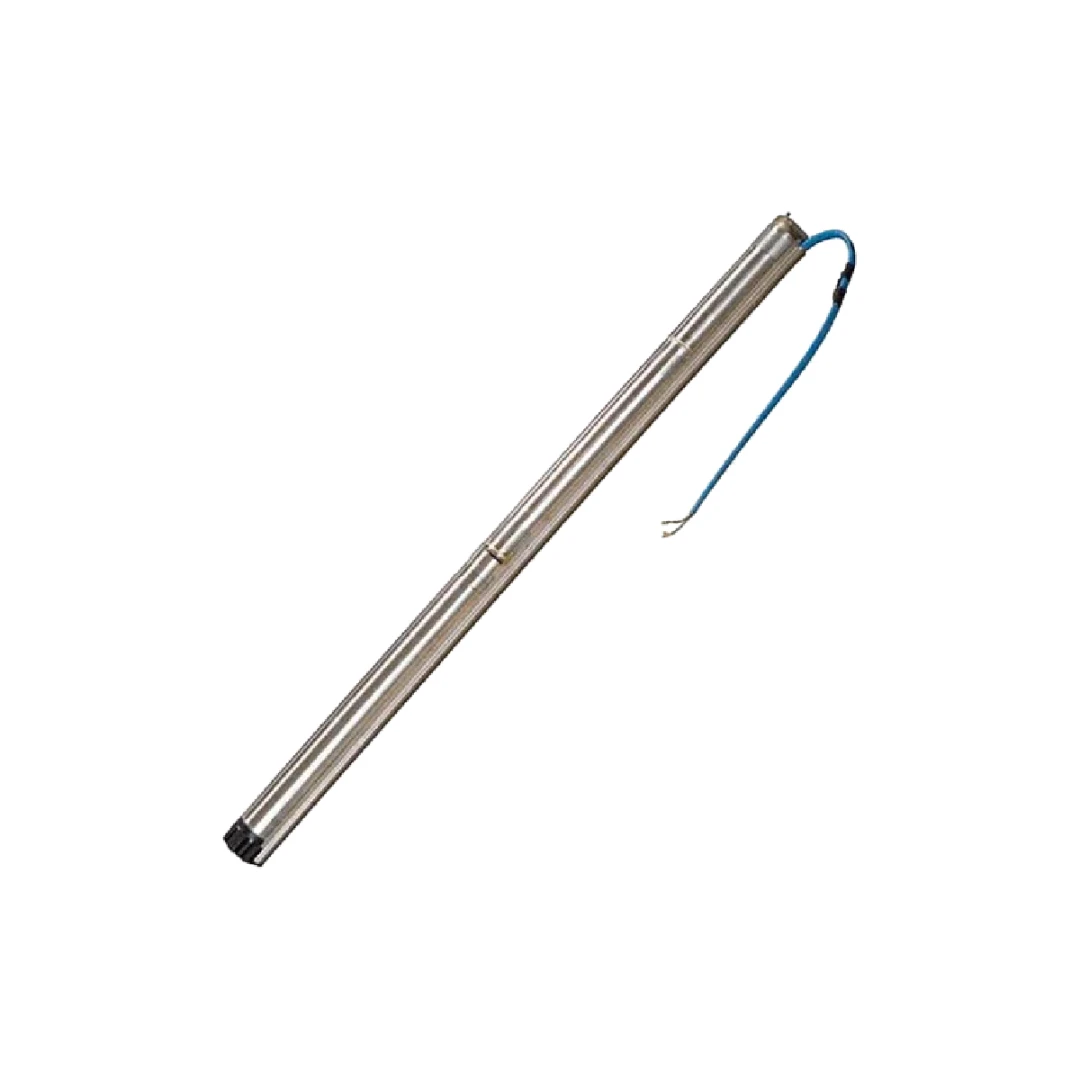

Bomba Sumergible GRUNDFOS SQFlex 77 SQF-3

La Bomba Sumergible GRUNDFOS SQFlex 77 SQF-3 es un equipo centrífugo de alta capacidad de la reconocida serie SQFlex de Grundfos, diseñada específicamente para sistemas de bombeo de agua alimentados por energías renovables, principalmente energía solar fotovoltaica . Con una potencia máxima de 1400W y un rango de tensión de operación de 30 a 300 VDC (y también compatible con 90-240 VAC) , esta bomba centrífuga de 4 pulgadas representa la opción de máximo caudal disponible en la serie SQFlex para pozos de diámetro estándar, alcanzando hasta 106 galones por minuto (GPM) .

La serie SQFlex se caracteriza por su alta eficiencia y su capacidad de operar directamente con paneles solares, sin necesidad de baterías ni controladores complejos . Su motor de imanes permanentes (MSF 3) de 1400W incorpora un avanzado sistema de protección (contra marcha en seco, sobrecargas, sobretensiones y sobretemperatura) y la función MPPT (Maximum Power Point Tracking) integrada, que optimiza continuamente el punto de operación de la bomba según la radiación solar disponible .

Aplicaciones

La bomba SQFlex 77 SQF-3 está diseñada para operar en aplicaciones que requieren movimiento de agua a muy bajo caudal con altura de elevación reducida:

• Paneles solares para empresas: Ideal para sistemas de riego por superficie en grandes extensiones, abastecimiento de agua para ganado, transferencia de agua entre estanques y sistemas de circulación de alto volumen .
• Paneles solares para casas: Perfecta para viviendas rurales, cabañas, fincas y comunidades pequeñas que necesitan un suministro de agua de alto caudal para consumo doméstico y riego de jardines.
• Proyectos de Desarrollo Rural: Aplicable en escuelas, hospitales rurales, sistemas de agua potable para aldeas y conservación de fauna (abrevaderos) en terrenos llanos o con desniveles reducidos .

Características Principales

• Caudal Ultra Alto con Tecnología Centrífuga (106 GPM): La principal característica de este modelo es su diseño centrífugo, que permite un caudal máximo de 106 galones por minuto (aproximadamente 24 m³/h) con una altura máxima de 80 pies (24 metros) . Es la bomba con mayor caudal de la línea SQFlex para pozos de 4 pulgadas, ideal para aplicaciones donde la prioridad es mover el máximo volumen de agua posible .
• Diámetro de 4 Pulgadas para Pozos Estándar: Con un diámetro exterior de 4 pulgadas (99 mm), esta bomba está diseñada para instalarse en pozos de 4 pulgadas o más, el estándar en muchas aplicaciones agrícolas y domésticas .
• Tecnología Centrífuga para Aplicaciones de Gran Volumen: A diferencia de las bombas de rotor helicoidal (optimizadas para alta presión), el diseño centrífugo está optimizado para mover grandes volúmenes de agua a baja presión, siendo la opción ideal para llenado rápido de tanques, riego por superficie o transferencia de agua .
• Alta Eficiencia (Motor de Imanes Permanentes): El motor MSF 3 de imanes permanentes ofrece una eficiencia superior en comparación con los motores asíncronos convencionales, maximizando el caudal de agua por cada vatio de energía solar generado .
• MPPT (Maximum Power Point Tracking) Integrado: La electrónica del motor optimiza continuamente la velocidad de la bomba para extraer la máxima potencia disponible de los paneles solares, ajustándose automáticamente a las condiciones cambiantes de radiación (nublado, amanecer, atardecer) .
• Amplio Rango de Tensión (30-300 VDC / 90-240 VAC): Esta versatilidad permite conectar la bomba a diferentes configuraciones de paneles solares (en serie/paralelo) o directamente a la red eléctrica sin necesidad de inversores adicionales .
• Protección Total Integrada: El motor incorpora protecciones electrónicas que eliminan la necesidad de dispositivos externos:
  • Protección contra marcha en seco: Mediante un electrodo de nivel de agua integrado en el cable del motor .
  • Protección contra sobrecargas y sobretemperatura: El motor se detiene automáticamente si supera los límites de seguridad y se reanuda cuando las condiciones vuelven a la normalidad.
  • Protección contra sobretensiones y subtensiones: Protegido contra transitorios de red.
• Protector de Arena Integrado (Sand Shield): Incluye un protector de arena que prolonga la vida útil de la bomba en pozos con partículas en suspensión .
• Construcción Robusta en Acero Inoxidable: Fabricada en acero inoxidable AISI 304, resistente a la corrosión, garantizando una larga vida útil incluso en condiciones exigentes .
• Instalación Sencilla y Ligera: Peso de solo 27.9 libras (12.7 kg) y dimensiones compactas (39.1" de largo y 4" de ancho) que facilitan la instalación en pozos de diámetro reducido . No requiere caja de arranque ni variador de frecuencia externo.
• Flexibilidad de Alimentación (AC/DC): Puede funcionar tanto con corriente continua (DC) de paneles solares (30-300 VDC) como con corriente alterna (AC) de la red o un generador (90-240 VAC, 50/60 Hz) .
• Garantía Estándar de 2 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra, con opción de extensión a 5 años disponible por separado .

Especificaciones Técnicas

Comparativa de la Serie SQFlex Centrífuga 4"

La bomba 77 SQF-3 es la opción de máximo caudal dentro de la línea de bombas centrífugas de 4 pulgadas de la serie SQFlex :

Componentes del Sistema SQFlex

La bomba puede integrarse en diversas configuraciones de sistema para adaptarse a las necesidades específicas del proyecto :

1. Sistema Solar Básico (SQFlex Solar): Conectado directamente a paneles solares a través de la caja de conexiones IO 50. La bomba arranca al amanecer y se detiene al anochecer.
2. Sistema Solar con CU 202 y Control de Nivel: Incorpora la unidad de control CU 202 para gestionar el llenado de un depósito mediante un interruptor de nivel (float switch), protegiendo la bomba del funcionamiento en vacío y evitando desbordamientos. El CU 202 también permite el monitoreo remoto del sistema .
3. Sistema Híbrido con Generador de Respaldo (IO 101): Conectado a través de la caja de conexiones IO 101, permite conmutar automáticamente a un generador diésel o gasolina cuando la energía solar es insuficiente, garantizando el suministro continuo de agua .
4. Sistema con Baterías de Respaldo: Opcionalmente, se puede incorporar un controlador de carga y un banco de baterías para asegurar el suministro de agua durante la noche o en días muy nublados.

Ventajas de Elegir la Bomba Grundfos SQFlex 77 SQF-3

• Máximo Caudal en Formato 4" (106 GPM) – Mayor Volumen de Agua: La principal ventaja de este modelo es su capacidad de extraer 106 galones por minuto, siendo la bomba de mayor caudal en la línea SQFlex . Ideal para llenar grandes tanques de almacenamiento rápidamente o para riego por superficie en grandes extensiones.
• Fiabilidad de una Marca Líder Mundial: Grundfos es sinónimo de calidad y durabilidad en el sector del bombeo de agua, con décadas de experiencia y presencia global .
• Protección contra Marcha en Seco Integrada: La bomba se detiene automáticamente si detecta falta de agua y se reanuda cuando la condición se normaliza, protegiendo tanto la bomba como el pozo de ser bombeado en exceso .
• MPPT Integrado para Máximo Rendimiento Solar: La tecnología MPPT integrada en el motor garantiza que la bomba aproveche cada rayo de sol, entregando la máxima cantidad de agua posible con los paneles solares instalados.
• Instalación Simplificada y Económica: Al no necesitar variador de frecuencia, controlador externo ni protecciones adicionales, la instalación es más rápida y económica.
• Versatilidad de Alimentación (AC/DC): Capacidad de funcionar con paneles solares, generador o red eléctrica, ofreciendo la máxima flexibilidad para proyectos en ubicaciones remotas.
• Garantía Estándar de 2 años, Extensible a 5 años: La bomba cuenta con una garantía de 2 años desde la fecha de compra, con opción de extensión a 5 años disponible por separado .

Consideraciones Importantes

• Altura Máx. 80 ft: Esta bomba está diseñada exclusivamente para aplicaciones donde la profundidad del pozo o la altura de elevación no supere los 24 metros. Para mayores alturas, considere otros modelos centrífugos como la 16 SQF-10 (210 ft) o bombas de rotor helicoidal como la 3 SQF-3 (600 ft) .
• Diámetro de Pozo Requerido: Requiere un diámetro mínimo de pozo de 4 pulgadas (104 mm) .
• Calidad del Agua: Como bomba centrífuga, es adecuada para agua limpia. El contenido máximo de arena recomendado es de 50 ppm .
• Temperatura del Agua: La temperatura máxima del agua bombeada no debe superar los 104°F (40°C) .
• Potencia Solar Recomendada: Para un rendimiento óptimo, Grundfos recomienda un campo solar de 200 a 1400 vatios (Wp), dependiendo de las condiciones de instalación .

¿Por qué comprar este producto en SOLARPEC?

En SOLARPEC somos especialistas en soluciones de bombeo solar de alto rendimiento. Al elegir esta bomba Grundfos, obtienes:

• Producto Original y Certificado: Garantizamos equipos 100% originales Grundfos, con número de serie verificable y certificaciones internacionales.
• Asesoramiento Técnico Especializado: Nuestros ingenieros te ayudan a dimensionar el sistema completo (paneles solares, cableado, estructura) según tu caudal requerido (hasta 106 GPM) y altura de elevación (hasta 80 ft).
• Soporte en la Configuración del Sistema: Te asesoramos sobre los componentes adicionales necesarios (CU 202, IO 50, IO 101) según la complejidad de tu instalación .
• Compatibilidad Garantizada: Te ayudamos a seleccionar el panel solar adecuado (tensión y potencia) para optimizar el rendimiento de esta bomba centrífuga de máximo caudal.
• Garantía y Soporte Post-Venta: Respaldado por la garantía estándar de Grundfos (2 años, extensible a 5 años) .

¿Necesitas extraer el máximo caudal de agua posible (106 GPM) desde un pozo poco profundo de 4 pulgadas con energía solar? La Bomba Grundfos SQFlex 77 SQF-3 es la solución profesional que estabas buscando para aplicaciones de riego superficial a gran escala, transferencia de agua y llenado rápido de tanques. Contáctanos y te asesoramos para diseñar el sistema de bombeo solar a medida para tu proyecto.
