El medidor de precisión profesional para sistemas trifásicos de alta exigencia

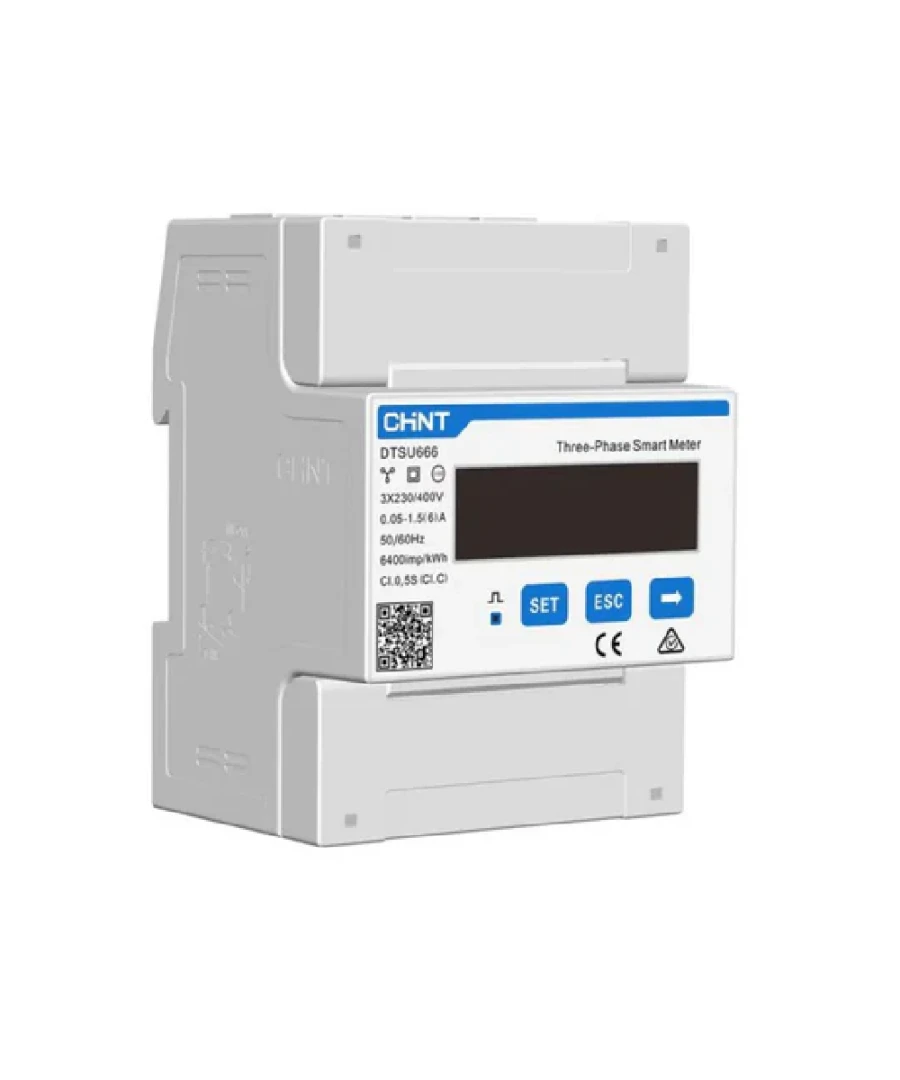

El Smart Meter CHINT DTSU-666 CI.0,5S (CI.C) es un medidor de energía trifásico de alta precisión Clase 0.5S (Clase C) diseñado para medición indirecta mediante transformadores de corriente (TC) . Es la solución ideal para instalaciones profesionales donde se requiere una exactitud superior, como sistemas solares fotovoltaicos trifásicos, control de exportación cero, auditorías energéticas y monitoreo de cargas elevadas .
Fabricado por CHINT, líder mundial en equipos eléctricos y de medición, el DTSU-666 destaca por su precisión Clase C/0.5S, su alta resolución de 6400 imp/kWh, y su comunicación RS485 Modbus RTU . Al trabajar con transformadores de corriente (TC) externos, puede monitorear instalaciones que superen la capacidad de los medidores directos tradicionales, manteniendo la seguridad y confiabilidad del sistema .
Especificaciones Técnicas
Parámetro | Valor |
Modelo | CHINT DTSU-666 |
Tipo | Medidor de energía trifásico (3P4W) con TC |
Tensión nominal (Un) | 3×230/400V |
Frecuencia | 50/60Hz |
Corriente de entrada (Imin - Iref (Imax)) | 0.05 - 1.5 (6) A |
Clase de precisión | Clase 0.5S (Clase C) |
Constante de pulso | 6400 imp/kWh |
Comunicación | RS485 Modbus RTU |
Baud rate | 1200/2400/4800/9600 (default) /19200 bps (configurable) |
Pantalla | LCD 7 dígitos con retroiluminación |
Montaje | Riel DIN 35mm (4 módulos) |
Dimensiones (L × An × Al) | 100 × 72 × 65.5 mm |
Peso | ≈236 g |
Temperatura operativa | -25°C a +55°C (nominal), -40°C a +70°C (extremo) |
Protección | IP20 (instalación en interiores) |
Certificaciones | CE, RCM, ROHS |

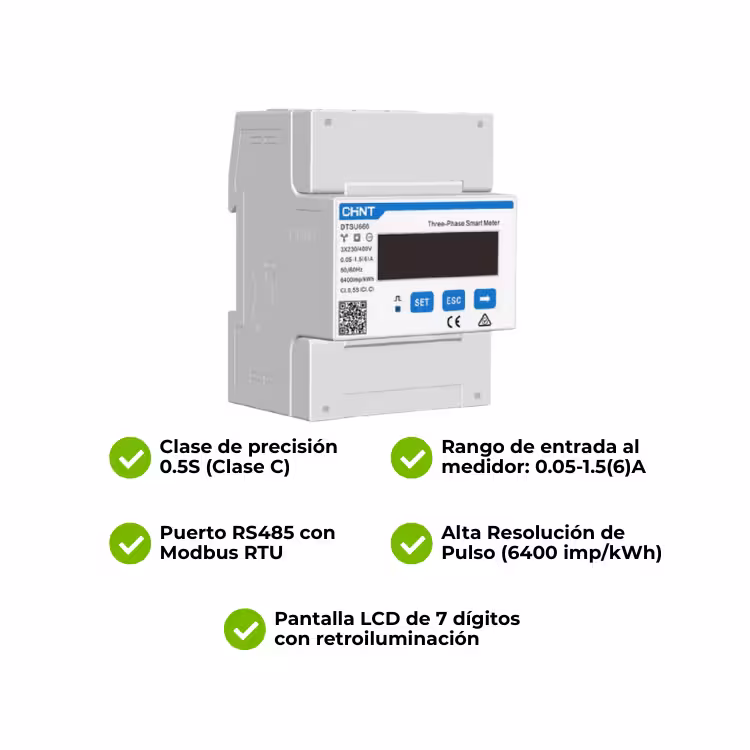

Características técnicas y comerciales que marcan la diferencia
1. Precisión Clase 0.5S (Clase C) para Mediciones Críticas
Con una clase de precisión 0.5S (Clase C) , este medidor ofrece la máxima exactitud en su categoría, ideal para aplicaciones donde la precisión es crítica, como auditorías energéticas, facturación interna y control de exportación cero . Esta clasificación está certificada por las normas IEC 62053-22 y EN 50470-3 .
2. Alta Resolución de Pulso (6400 imp/kWh)
La constante de pulso de 6400 imp/kWh proporciona una resolución muy alta para el monitoreo preciso de la energía . Esto permite una detección más fina de los cambios en el consumo y la generación, esencial para sistemas solares con control de exportación preciso .
3. Medición Indirecta mediante Transformador de Corriente (TC)
El modelo DTSU-666 con TC está diseñado para trabajar con un transformador de corriente externo, permitiendo medir corrientes superiores a las capacidades de un medidor directo y garantizando mayor seguridad en instalaciones con cargas elevadas . El rango de entrada al medidor es de 0.05-1.5(6)A .
4. Comunicación RS485 Modbus RTU
El puerto RS485 con protocolo Modbus RTU permite la integración sencilla con inversores híbridos trifásicos, sistemas SCADA y plataformas de monitorización . Compatible con marcas como Solis, Deye, Growatt, Sofar, FoxESS, Huawei y muchas más . Los parámetros de comunicación son configurables (baud rate, paridad, dirección) .
5. Múltiples Parámetros Eléctricos en Pantalla LCD
La pantalla LCD de 7 dígitos con retroiluminación muestra en tiempo real los parámetros eléctricos más importantes: kWh totales, importación/exportación de energía, kVArh, kW, VAr, VA, factor de potencia, frecuencia, voltaje trifásico y corriente trifásica . La navegación se realiza mediante botones frontales intuitivos.
Aplicaciones Recomendadas
Sector | Aplicación |
Solar Fotovoltaica Trifásica | Medición de energía generada, consumida y exportada a la red; control de exportación cero |
Comercial | Submedición y facturación por inquilinos en centros comerciales |
Industrial | Monitoreo de consumo en procesos productivos con cargas elevadas |
Auditorías Energéticas | Medición precisa para auditorías energéticas profesionales |
Carga de VE | Medición de energía en puntos de recarga de vehículos eléctricos |
BMS / EMS | Integración en sistemas de gestión de edificios y energía |
Ventajas Competitivas
✅ Precisión Clase 0.5S (Clase C) : La máxima exactitud para mediciones críticas
✅ 6400 imp/kWh: Alta resolución para monitoreo preciso
✅ Medición indirecta mediante TC: Seguridad y capacidad para cargas elevadas
✅ RS485 Modbus RTU: Integración con inversores y sistemas SCADA
✅ Medición bidireccional: Ideal para control de exportación cero
✅ Pantalla LCD retroiluminada: Visualización clara de múltiples parámetros
✅ Montaje DIN rail: Instalación compacta en tableros eléctricos (4 módulos)
✅ Configuración protegida: Menú con contraseña para evitar ajustes no autorizados
Preguntas frecuentes
1. ¿Qué corriente máxima puede medir este medidor?
El medidor en sí recibe una corriente de entrada de 0.05-1.5(6)A . Con un transformador de corriente (TC) adecuado (ej. 100A/40mA, 250A/50mA, 600A/40mA), puede medir corrientes superiores dependiendo de la relación del TC seleccionado .
2. ¿Cuál es la diferencia entre la Clase 0.5S y la Clase 1?
La Clase 0.5S ofrece una precisión superior, con un margen de error de ±0.5% en condiciones nominales, mientras que la Clase 1 tiene un margen de error de ±1% . La Clase 0.5S es la opción preferida para aplicaciones de facturación y auditorías energéticas .
3. ¿Puedo conectarlo directamente a mi inversor solar trifásico?
Sí, el DTSU-666 se conecta al puerto RS485 del inversor utilizando el protocolo Modbus RTU . Es compatible con marcas como Solis, Deye, Growatt, Sofar, FoxESS, Huawei y muchas más .
4. ¿Qué parámetros eléctricos mide?
Mide kWh (totales, importación y exportación), kVArh, kW, kVAr, kVA, factor de potencia, frecuencia, voltaje trifásico y corriente trifásica .
5. ¿Qué significa la constante de pulso 6400 imp/kWh?
Significa que el medidor emite 6400 pulsos por cada kWh medido. Esto proporciona una alta resolución para el monitoreo preciso de la energía, permitiendo detectar cambios pequeños en el consumo o generación .
El medidor de precisión para proyectos profesionales trifásicos
En SOLARPEC sabemos que la medición precisa de la energía es fundamental para el éxito de cualquier sistema solar o de gestión energética. El CHINT DTSU-666 CI.0,5S (CI.C) es la opción ideal para integradores, instaladores y gestores de energía que buscan un medidor de alta precisión, confiable y fácil de integrar con inversores y sistemas de monitorización.
¿Listo para mejorar tu sistema de medición energética?
Contáctanos hoy para obtener tu cotización y descubre cómo podemos ayudarte a encontrar la mejor solución de medición para tu proyecto.
